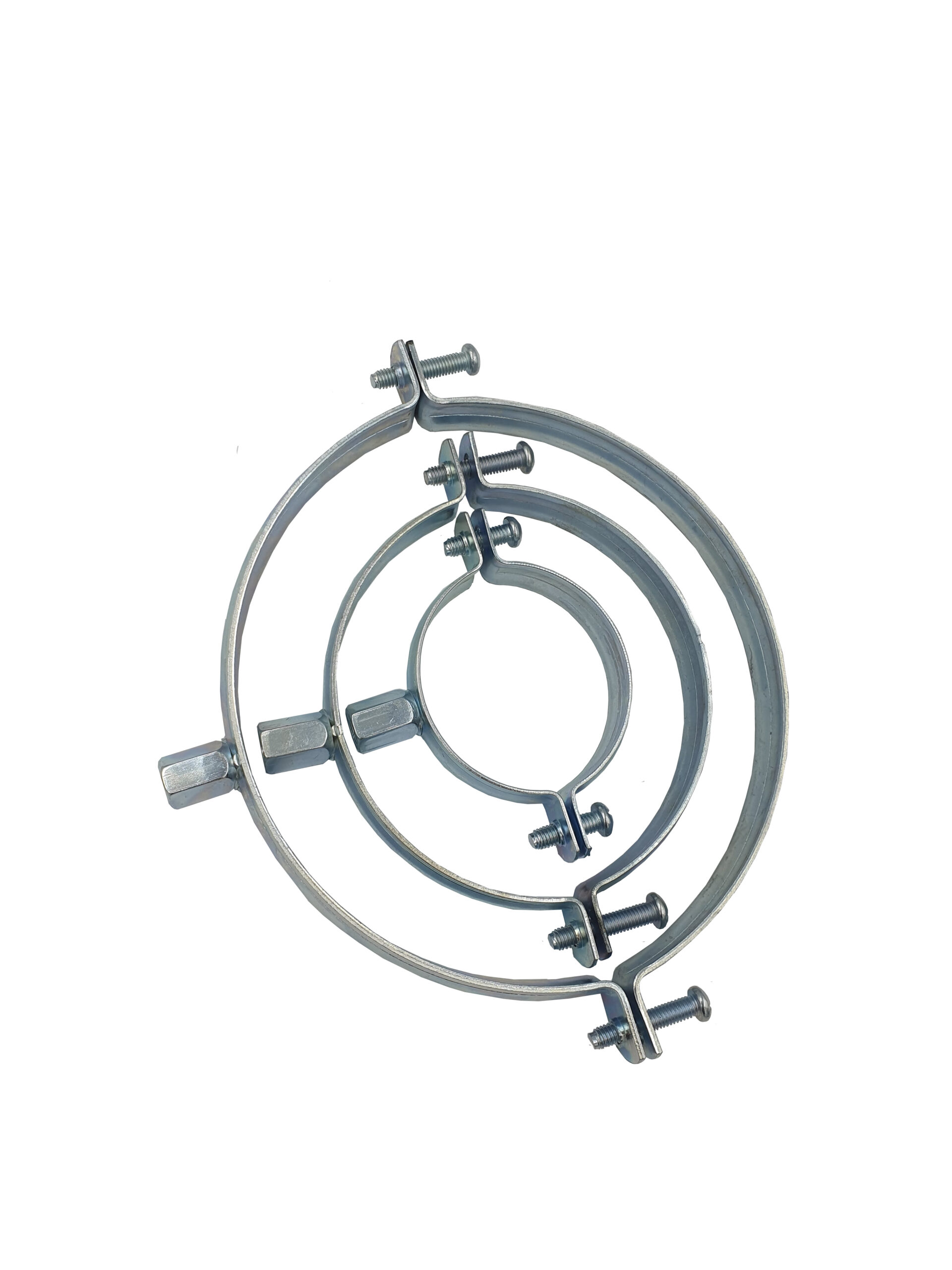

Obejmy stalowe bez uszczelki przeznaczone są do podwieszania i mocowania przewodów instalacyjnych o średnicy zewnętrznej nie mniejszej niż 50 mm, mogą być również stosowane do mocowania rur spustowych w systemach rynnowych.
Dane techniczne:
- Wytrzymałości na rozciąganie niższa niż: 300 MPa
Materiały:
- Elementy stalowe obejm: stal węglowa
- Śruby: stal węglowa
- Nakrętki: stal węglowa

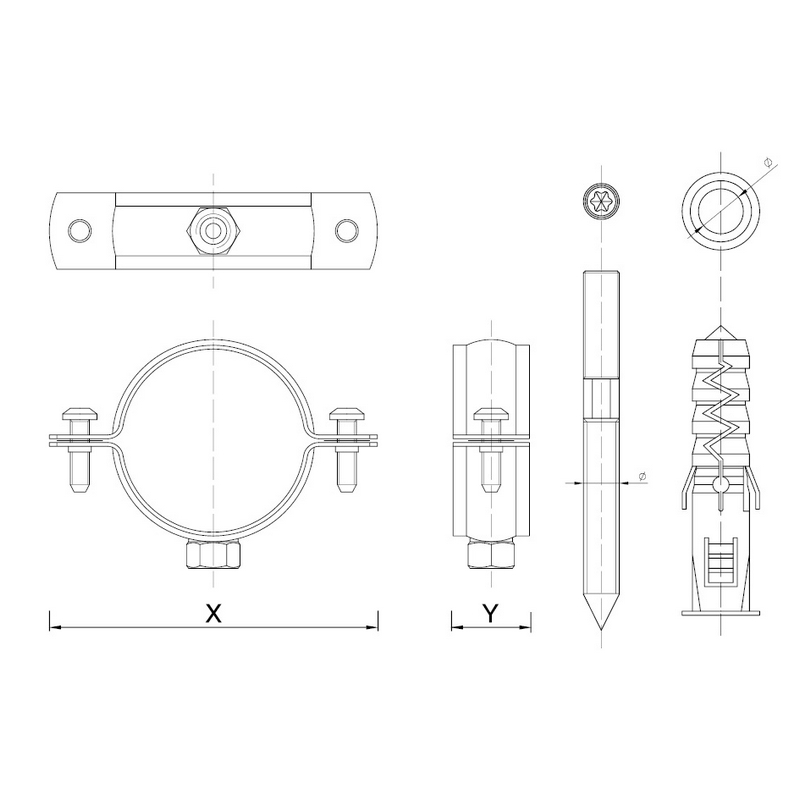

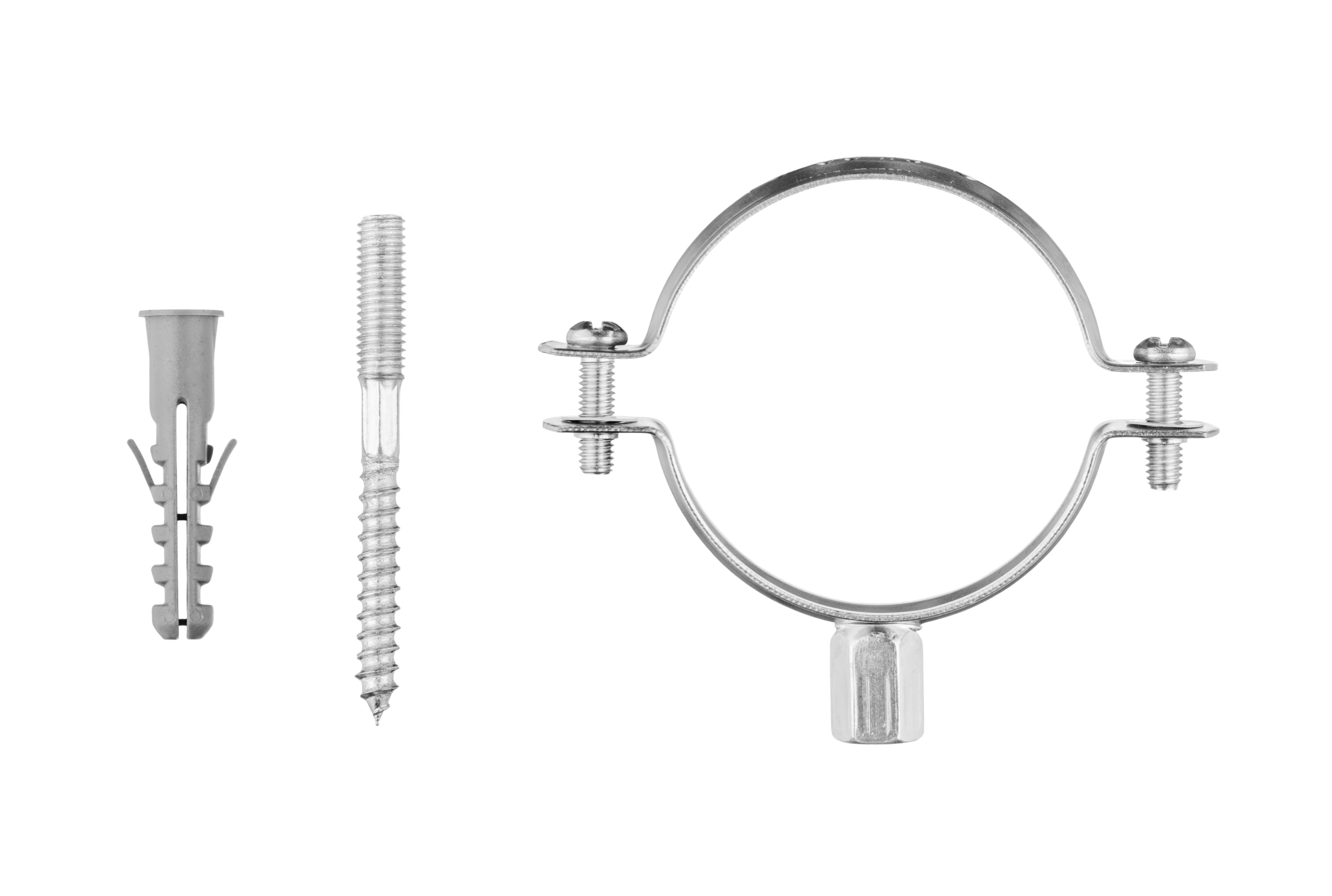

Obejma stalowa bez uszczelki – pojedyncza
| Index | Średnica rury (cal) | Średnica rury (mm) | X (mm) | y mm | Gwint M | min s mm | dxl mm |
|---|---|---|---|---|---|---|---|
| 0780.810 | 3/8" | (15-19) | 61 | 20 | M8 | 1.0 | m8x80 |
| 0780.811 | 1/2" | (20-25) | 63 | 20 | M8 | 1.0 | m8x80 |
| 0780.812 | 3/4" | (26-30) | 69 | 20 | M8 | 1.0 | m8x80 |
| 0780.813 | 1" | (32-36) | 76 | 20 | M8 | 1.0 | m8x80 |
| 0780.814 | 1 1/4" | (38-43) | 90 | 20 | M8 | 1.4 | m8x80 |
| 0780.815 | 1 1/2" | (47-51) | 98 | 20 | M8 | 1.4 | m8x80 |
| 0780.816 | 2" | (60-64) | 110 | 20 | M8 | 1.4 | m8x80 |
| 0780.817 | 2 1/2" | (75-80) | 125 | 20 | M8/M10 | 1.4 | m8x100 |
| 0780.818 | 3" | (87-92) | 136 | 20 | M8/M10 | 1.4 | m8x100 |
| 0780.819 | 4" | (113-118) | 158 | 20 | M8/M10 | 1.7 | m8x100 |
| 0780.820 | 5" | (138-142) | 200 | 25 | M8/M10 | 1.7 | m8x100 |
| 0780.821 | 6" | (159-166) | 229 | 25 | M8/M10 | 2.5 | m8x100 |

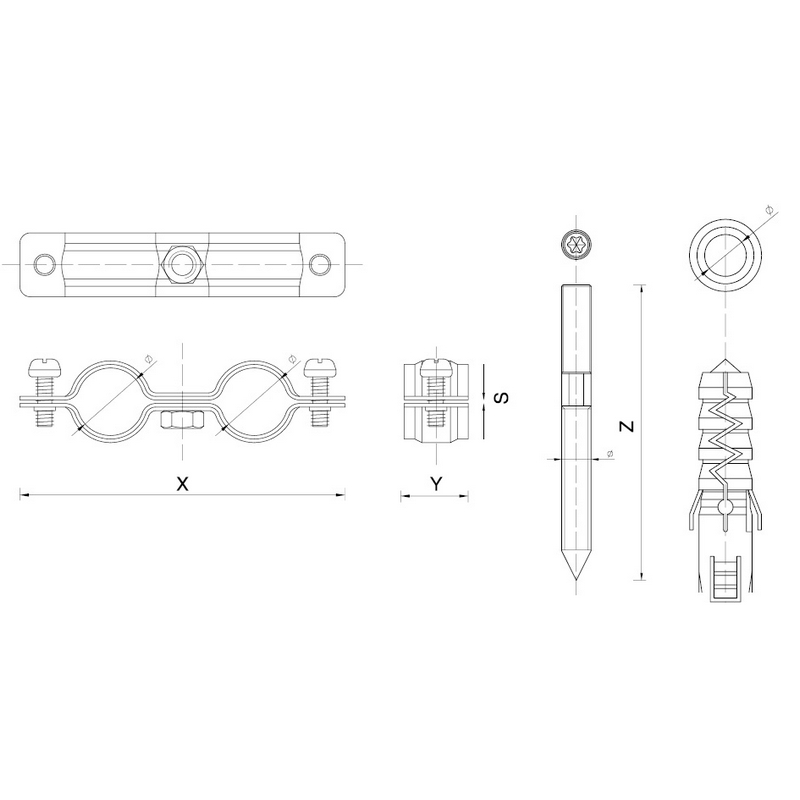

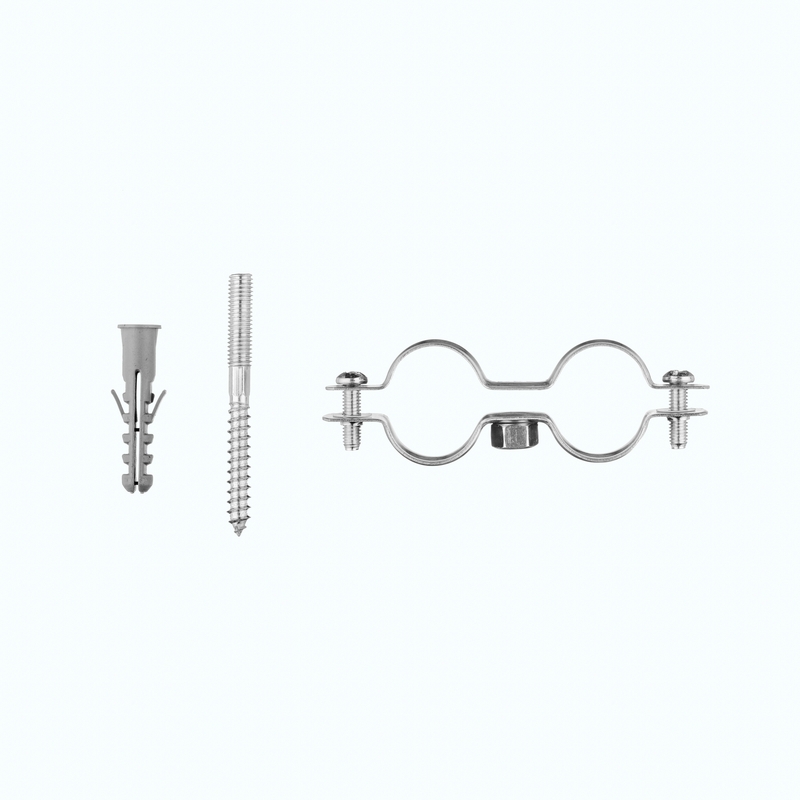

Obejma stalowa bez uszczelki – podwójna
| Index | Średnica rury (cal) | Średnica rury (mm) | x (mm) | y (mm) | z (mm | Gwint M | min. 8 (mm) | dxl (mm) | Dxl (mm) |
|---|---|---|---|---|---|---|---|---|---|
| 0780.860 | 3/8" | (15-19) | 108 | 20 | 50 | M8 | 1,3 | m8x80 | 10x50 |
| 0780.861 | 1/2" | (20-25) | 117,5 | 20 | 50 | M8 | 1,3 | m8x80 | 10x50 |
| 0780.862 | 3/4" | (26-30) | 128 | 20 | 55 | M8 | 1,3 | m8x80 | 10x50 |
| 0780.863 | 1" | (32-36) | 143 | 20 | 55 | M8 | 1,3 | m8x80 | 10x50 |
Zastosowanie:
- w instalacjach wodno-kanalizacyjnych;
- w systemach centralnego ogrzewania;
- instalacjach gazowych;
- wentylacji i klimatyzacji;
- instalacjach przemysłowych i technicznych.
Dobrze dobrana obejma do rur to gwarancja bezpieczeństwa oraz długiej żywotności instalacji.
Zalety:
- Wysoka jakość wykonania – trwałe, odporne na korozję;
- Uniwersalne zastosowanie – do instalacji wodnych, gazowych, CO i wentylacyjnych;
- Łatwy montaż – szybkie i wygodne mocowanie bez specjalistycznych narzędzi;
- Szeroki wybór rozmiarów.
